Eine Anleitung zu einem kleinen Roboter, welcher Münzen wie ein Sparschwein entgegennimmt.
¶ Kauf-Empfehlung
Wir haben den Bausatz direkt bei AliExpress bestellt: HIER!
Dort ist er günstig und die Lieferung erfolgt innerhalb von 4 Wochen.
ACHTUNG: Bestelle niemals zu viele Bausätze auf einmal - ab 150 Euro Warenwert fängt die große Büchse der Zoll-Pandora an und du musst die Ware überprüfen lassen (Marktüberwachungsbehörde) und eine Internet-Zollanmeldung machen. Letztere ist nicht das, wonach es klingt, und für Laien nicht ausfüllbar!
¶ Aufbauanleitung
¶ Material:
Informationen:
Zeitaufwand: 45min.
Alter: ab 10 Jahren ca.
Schwierigkeitsgrad: leicht - mittel
|
1. Platten 1, 4, 5 und 6 zusammensetzen wie auf Bild
 |
2. Platte 18 auf die bereits zusammengesetzten Platten stecken (geht bisschen schwer)  |
|

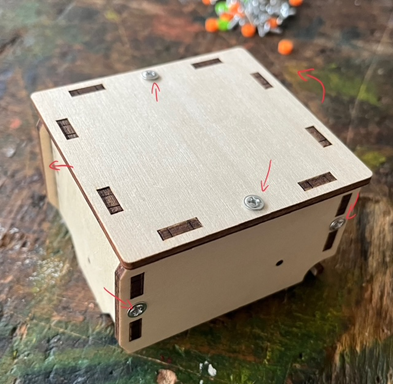

3. Schrauben (klein blau) in die Löcher auf beiden Seiten wie auf dem Bild schrauben  |

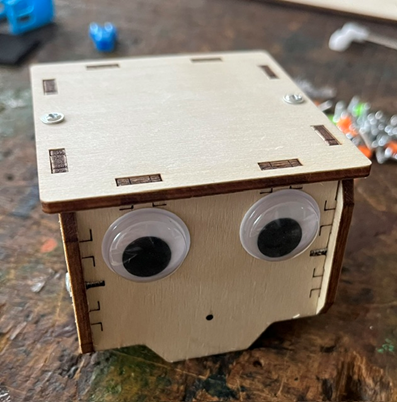

4. Klebefolie von den Augen abziehen und auf Platte 4 Kleben
 |
|

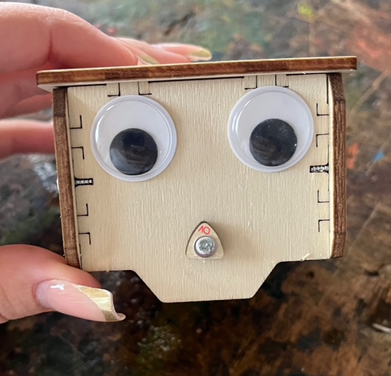

5. Platte 10 mit einer Schraube (klein blau) an Platte 4 befestigen
 |

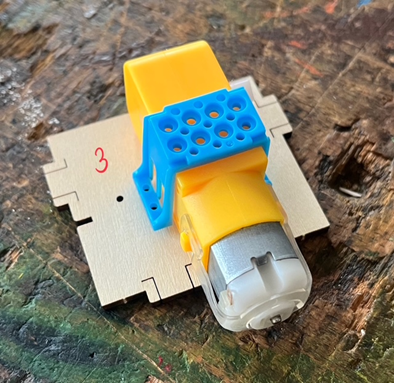

6. Motor in die Motorbasis stecken und wie auf dem Bild auf Platte 3 legen  |
|

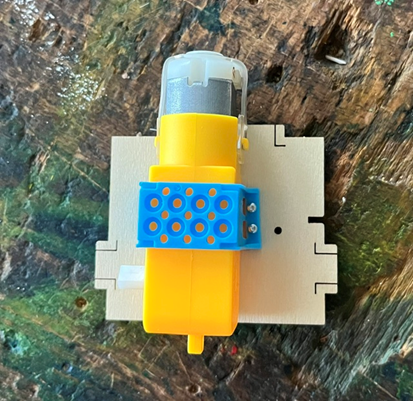

7. Motorbasis auf der Platte mit Schrauben (klein blau) auf beiden Seiten befestigen !!! Schrauben von unten rein schrauben  |

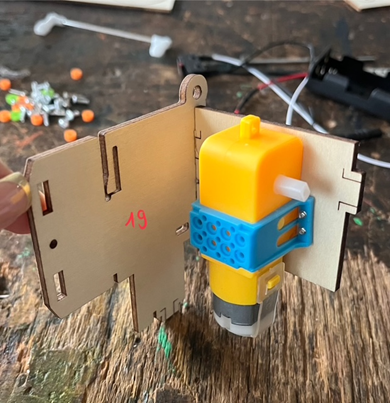

8. Platte 19 an der Konstruktion wie auf dem Bild befestigen  |
|

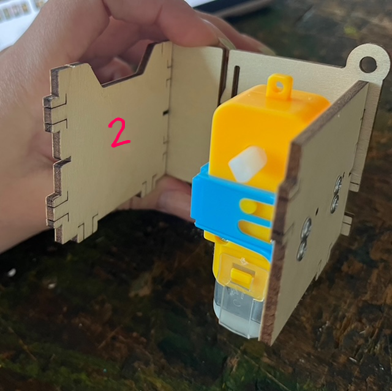

9. Platte 2 an Platte 19 befestigen, wie auf dem Bild
 |

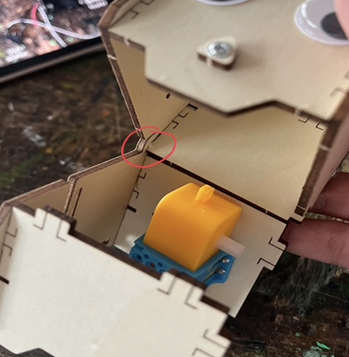

10. Die unteren herausragenden kleinen Teile auf der Rückseite des Kopfes in das obere Loch in Platte 19 stecken  |
|

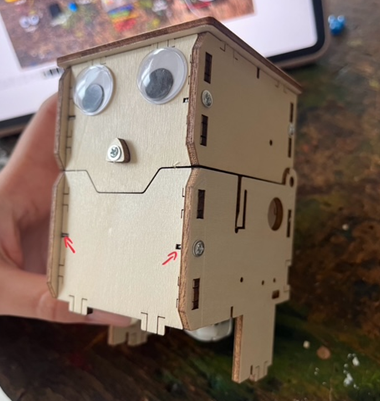

11. Platte 21 an das Gestell bauen (Bild) indem man das gleiche macht wie auf der anderen Seite mit Platte 19  |
12. Platte 21 und 19 mit schrauben (klein blau) befestigen
|
|

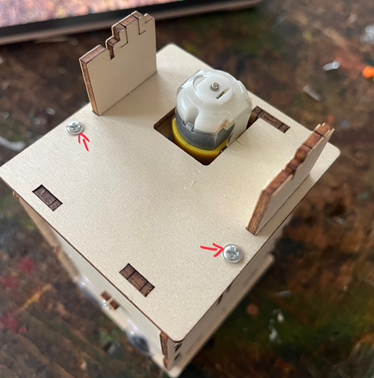

13. Gestell umdrehen und Platte 20 unten einsetzen und mit Schrauben (klein blau) befestigen  |

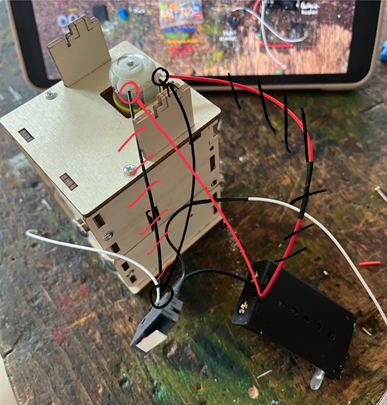

14. Schwarzes Kabel aus dem Stoßschalter (wo ein weißes und ein schwarzes Kabel rauskommen) und rotes Kabel aus dem Batteriekasten an den Motor anbringen  |
|

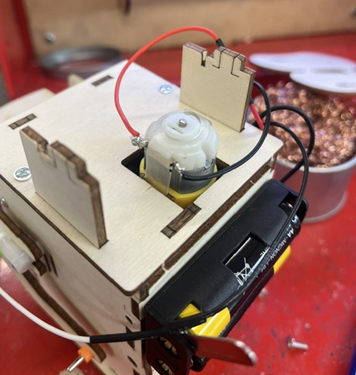

15. Drähte aus dem Kabel an den Motor löten (optional)  |

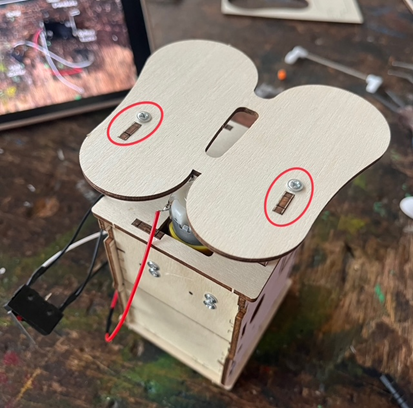

16. Platte 15 mit Schrauben (klein blau) an der Unterseite befestigen  |
|

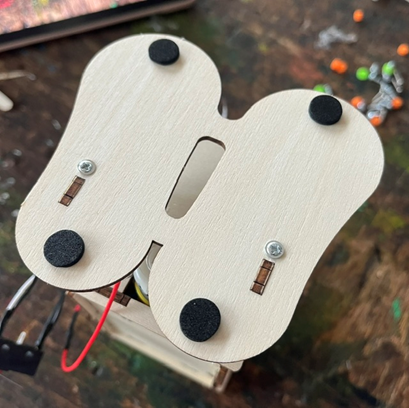

17. Dichtungen an der Unterseite von Platte 15 befestigen  |

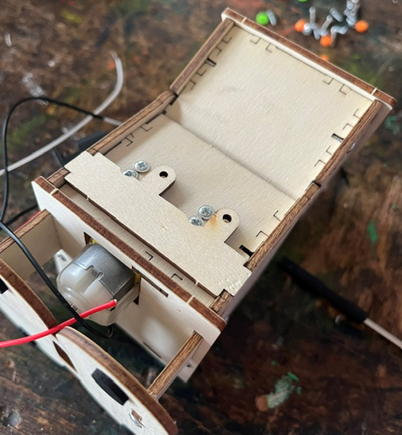

18. Platte 7 wie auf dem Bild auf der Rückseite befestigen  |
|

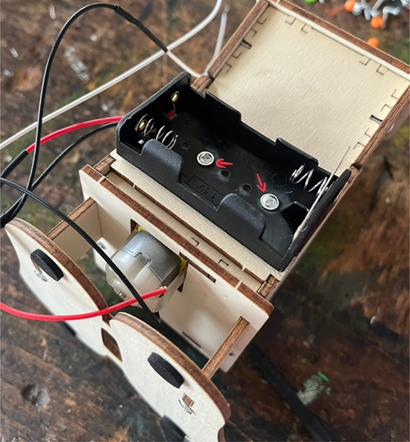

19. Batteriekasten auf Platte 7 legen und mit Schrauben (klein blau) befestigen  |
20. Stoßschalter an der Seite mit Schrauben (dünn, lang, rot) befestigen  |
|

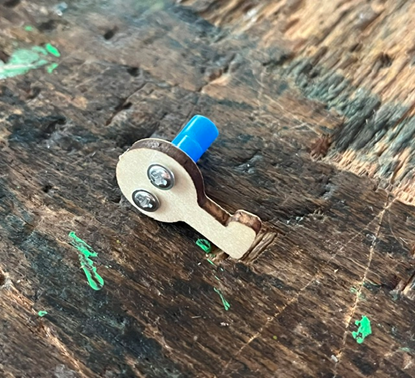

21. Platte 22 mit Schrauben (klein blau) an das T-Stück befestigen  |

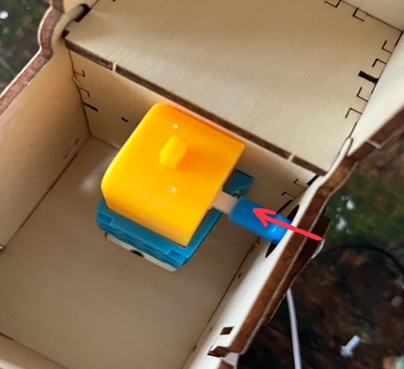

22. T-Stück durch Platte 21 stecken und an den weißen Teil des Motors anbringen  |
|

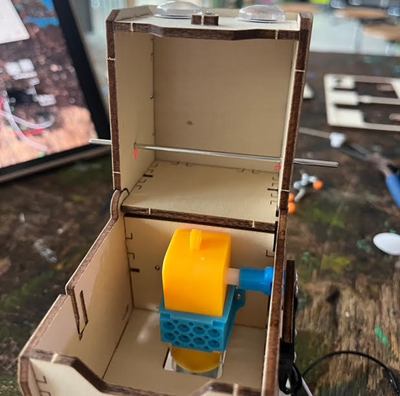

23. Achse durch die Löcher im oberen Teil der Figur stecken  |

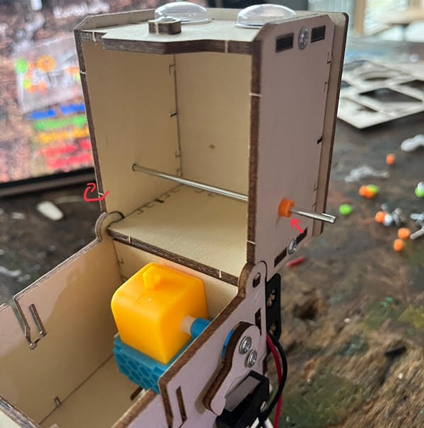

24. Schraubenhülse (orange) um die Achse an der Figur befestigen  |
|
25. Platte 16 & 17 mit Schraubenhülsen (orange) an der Achse befestigen  |

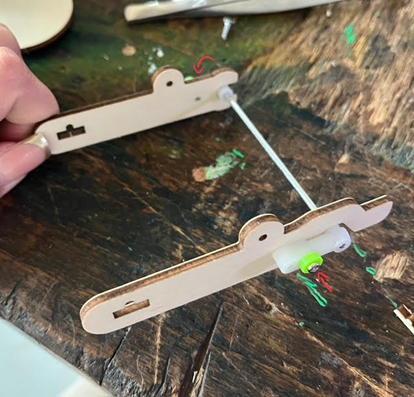

26. Kurbelwelle mit Schrauben (dünn, lang, rot) und Hülsenringe (grün) an den Platten 11 & 12 befestigen  |
|
27. Kurbelwellen Konstruktion in die Figur stecken (Bild)  |

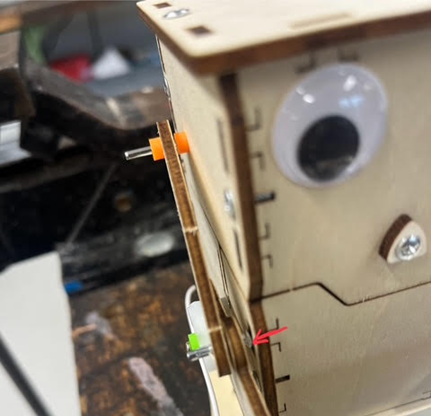

28. lange Schraube (gelb) von innen durch die Löcher in Ober- und Unterarm stecken und mit Schraubenhülse (orange) sichern  |
|

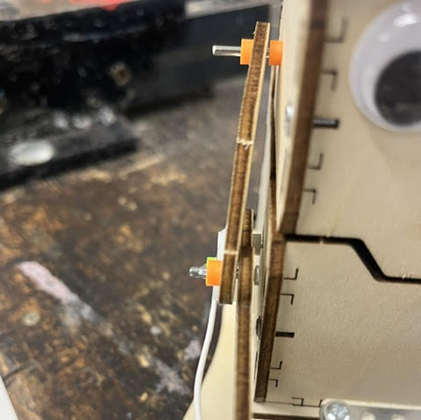

28.b.  |

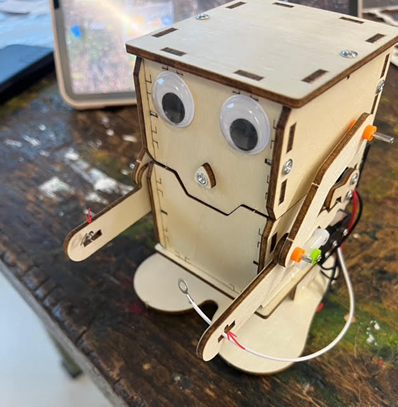

29. Die beiden weißen Kabel durch die oberen Löcher in den Händen Stecken  |
|

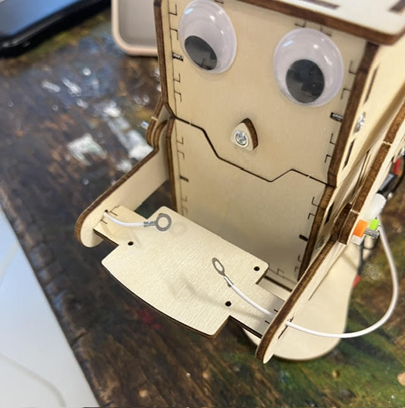

30. Platte 14 zwischen die Hände vorne stecken  |

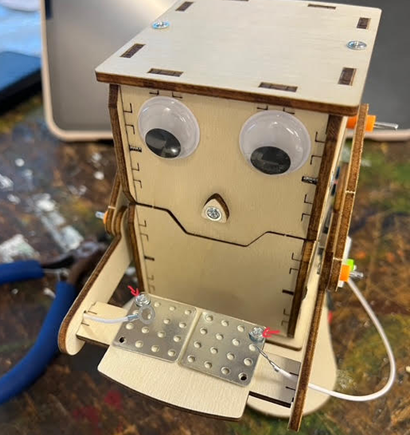

31. Eisenstücke mit Schrauben (klein blau) am vorderen Tischchen befestigen  |
|
32. Weiße Kabel mit Schrauben (klein blau) zwischen Die Platte 13 und den Eisenstücken befestigen  |

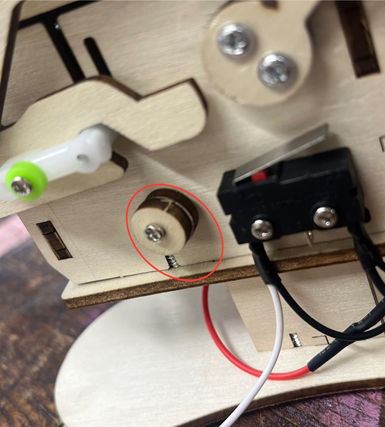

33. Platten 8 & 9 aufeinander legen und mit einer Schraube (dünn, lang, rot) in das Loch an der Seite neben dem Stoßschalter schrauben  |
