¶ Akku ausbauen
Materialien:
- E-Zigarette
- Handschuhe
- Zange
- E-Zigarette von unten (nicht das Mundstück) öffnen. Das geht am besten mit Drehbewegungen durch eine Zange.

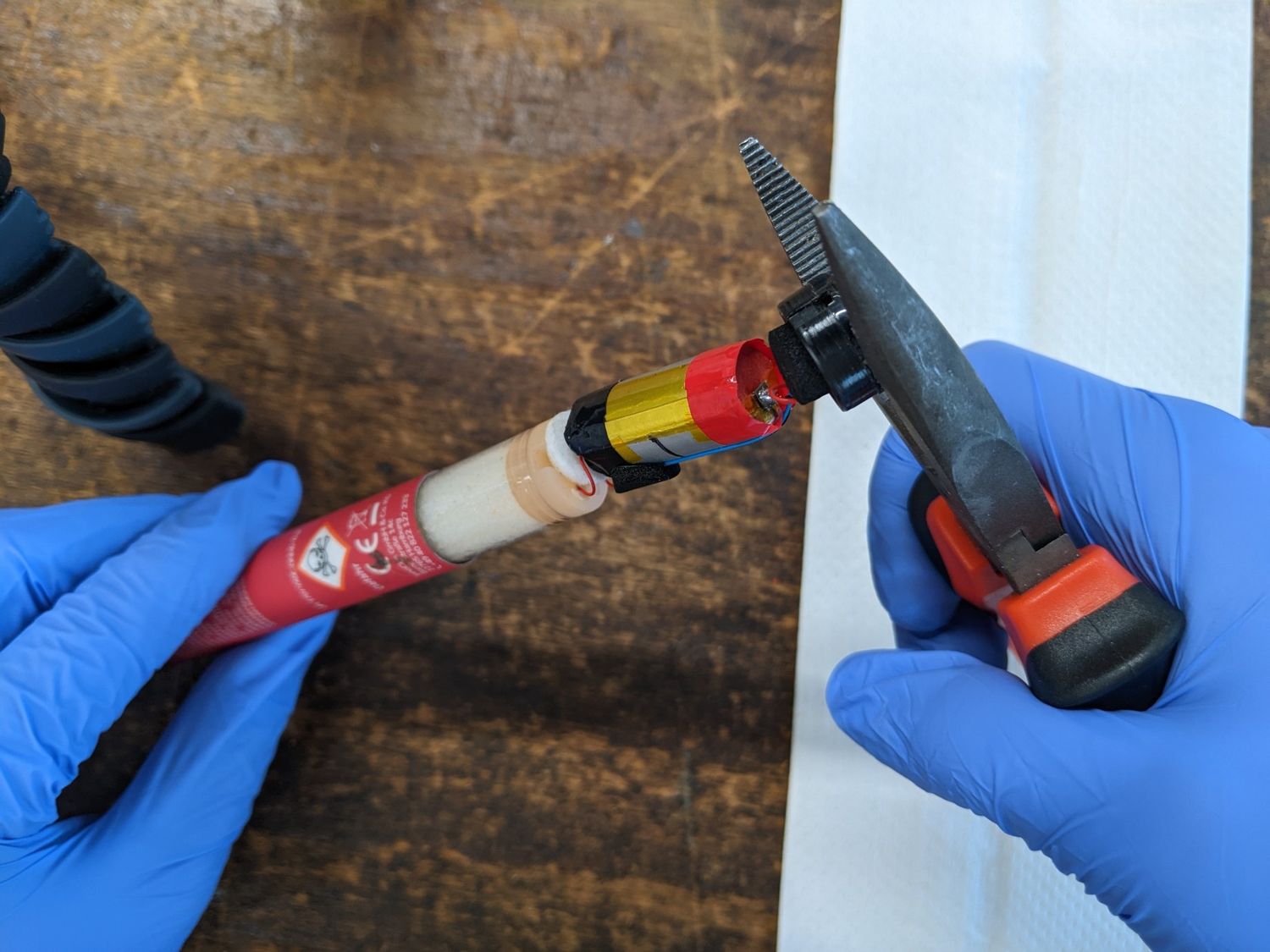

- "Innereien" herausziehen

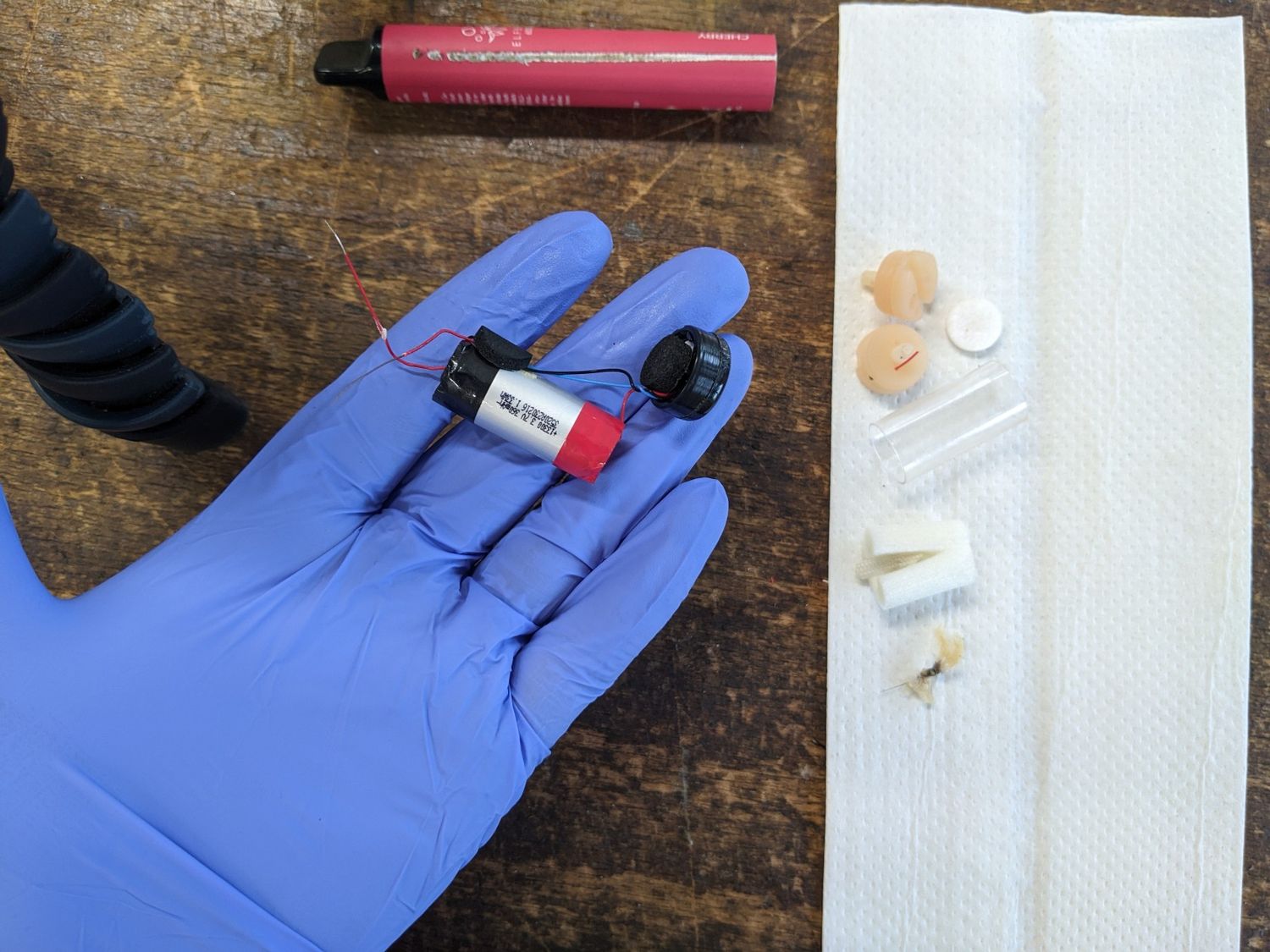

- Alle überschüssigen Teile (Filter, usw.) entfernen, diese kommen in den Müll. Übrig bleibt der Akku mit Kabeln.

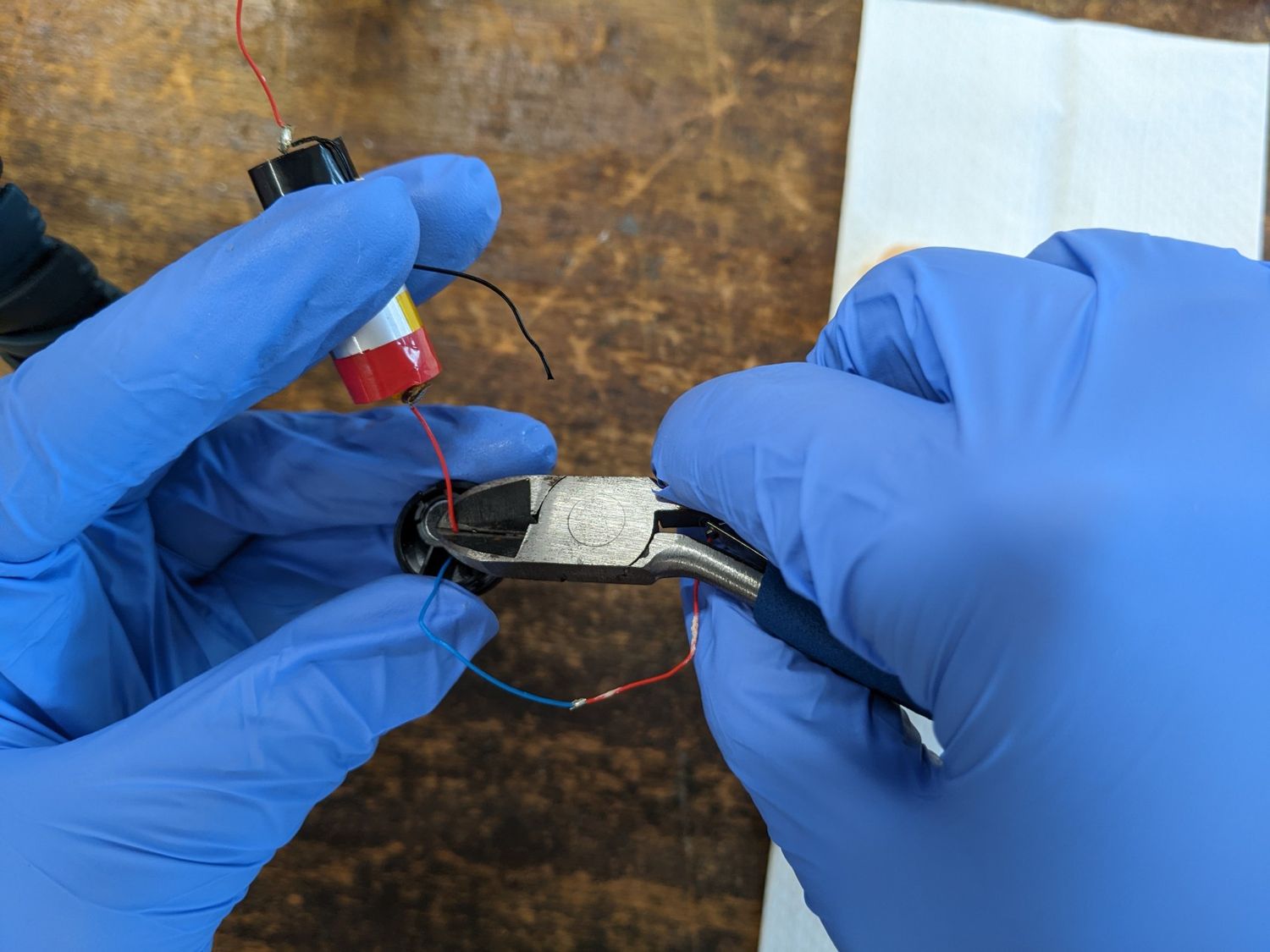

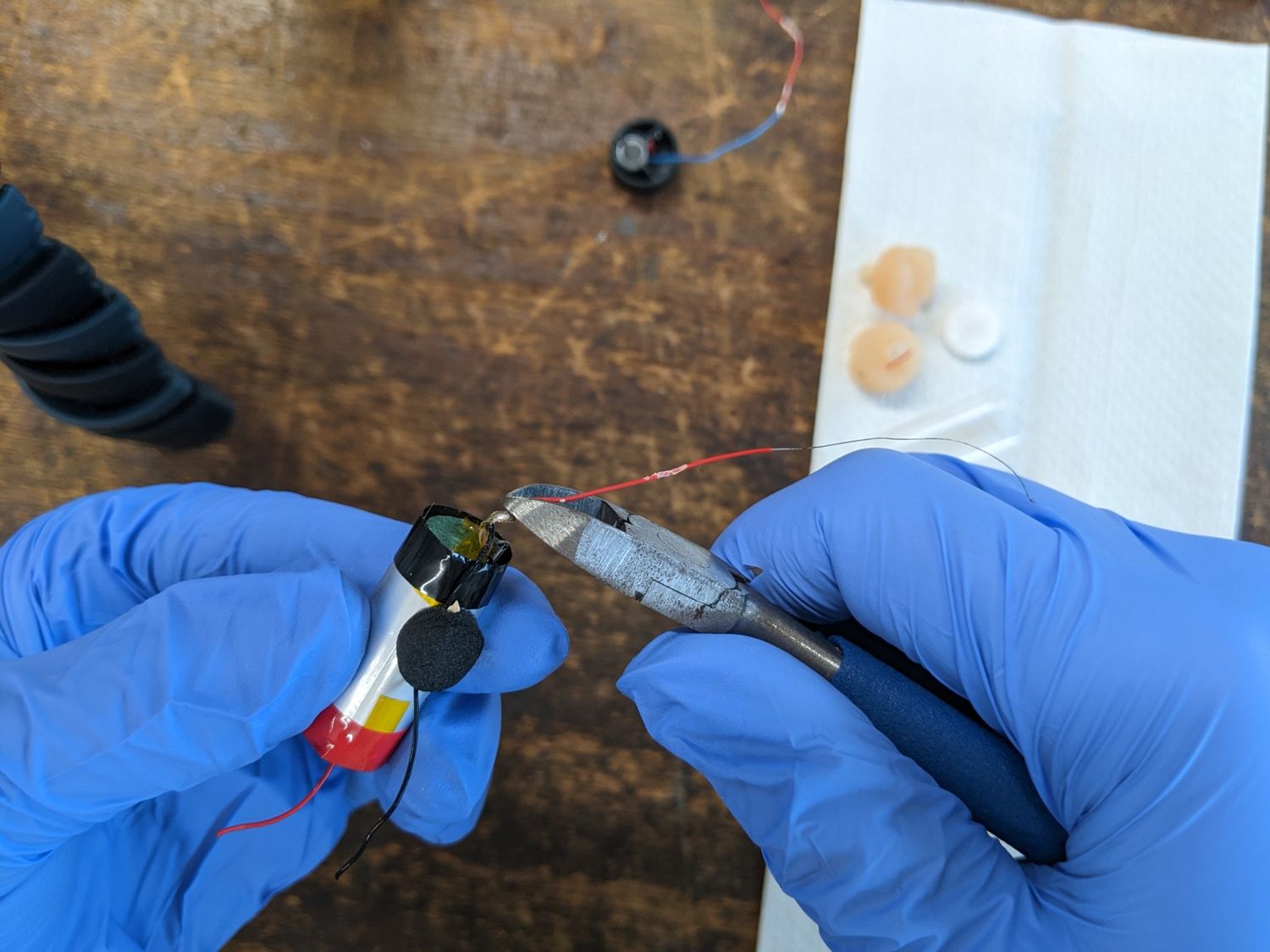

- Das rote und schwarze Kabel vom Boden der E-Zigarette abschneiden, sie sollten möglichst lang bleiben. Achtung: Die Kabel nacheinander durchschneiden, sonst kommt es zum Kurzschluss.
- Das rote Kabel, welches sich am Minuspol des Akkus befindet, entfernen. Es wird nicht benötigt.
- Alle Teile, außer den Akku und bei Bedarf die Zigarettenhülle, entsorgen.
¶ Löten
Material:
- Seitenschneider/Abisolierzange
- Lötkolben & -zinn
- Dritte Hand
- Platine mit USB- & USBC-Anschluss

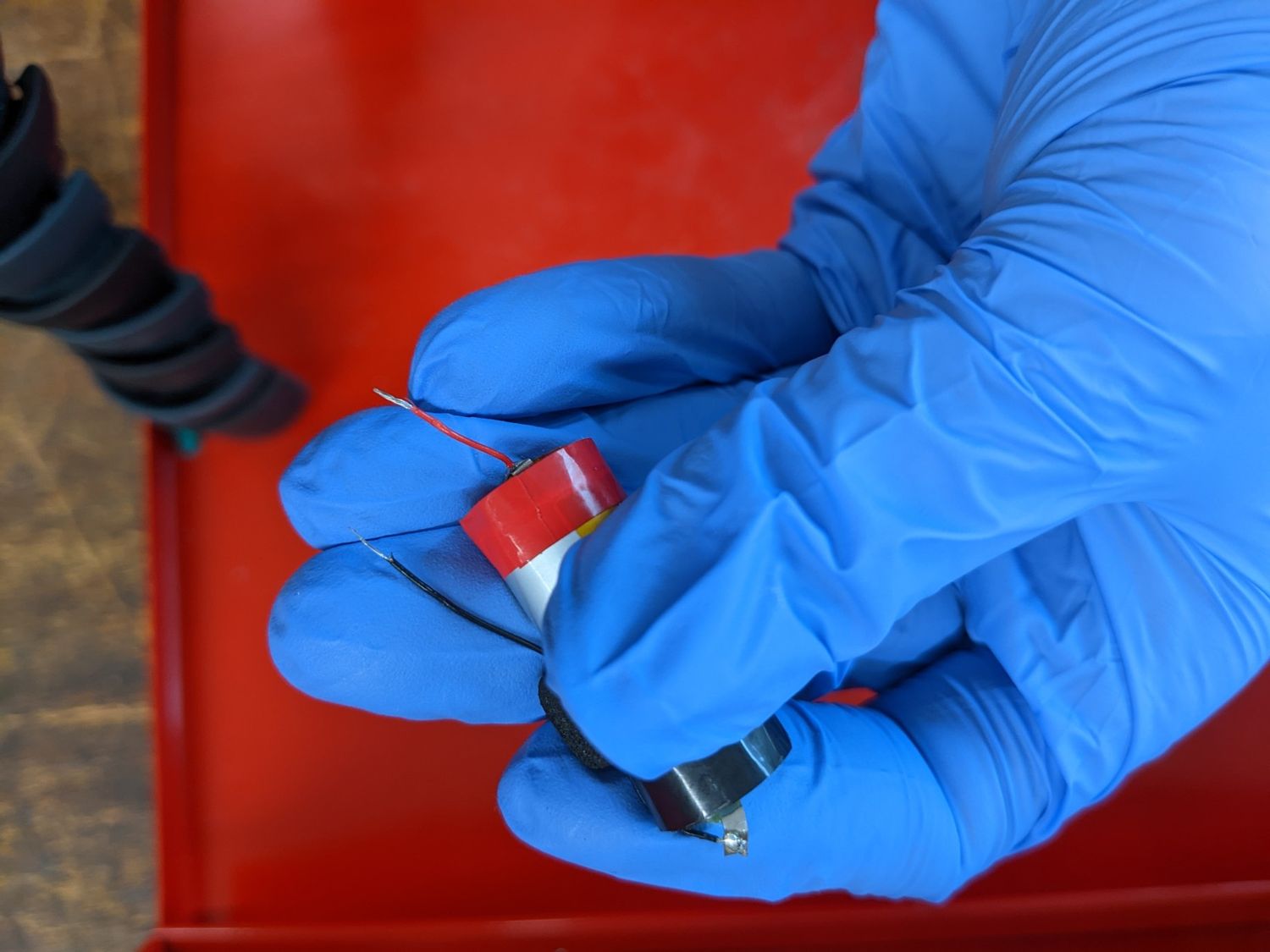

Die Drähte vom schwarzen & roten Kabel an den Enden freilegen/abisolieren.
- In einer Dritten Hand Platine und Kabel befestigen. Kabel mit abisoliertem Drahtende in entsprechendes Loch von Platine stecken (B+/B-). Achtung: schwarz = Minus, rot = Plus.
- Lötzinn auf Lötpads (B+/B-) bringen und Kabel somit festlöten.
¶ 3D-Druck Hülle
- Datei von HIER mit dem 3D-Drucker ausdrucken. Es handelt sich um eine Box/Hülle für die Powerbank. Bei Bedarf eine eigene Datei erstellen und ausdrucken.

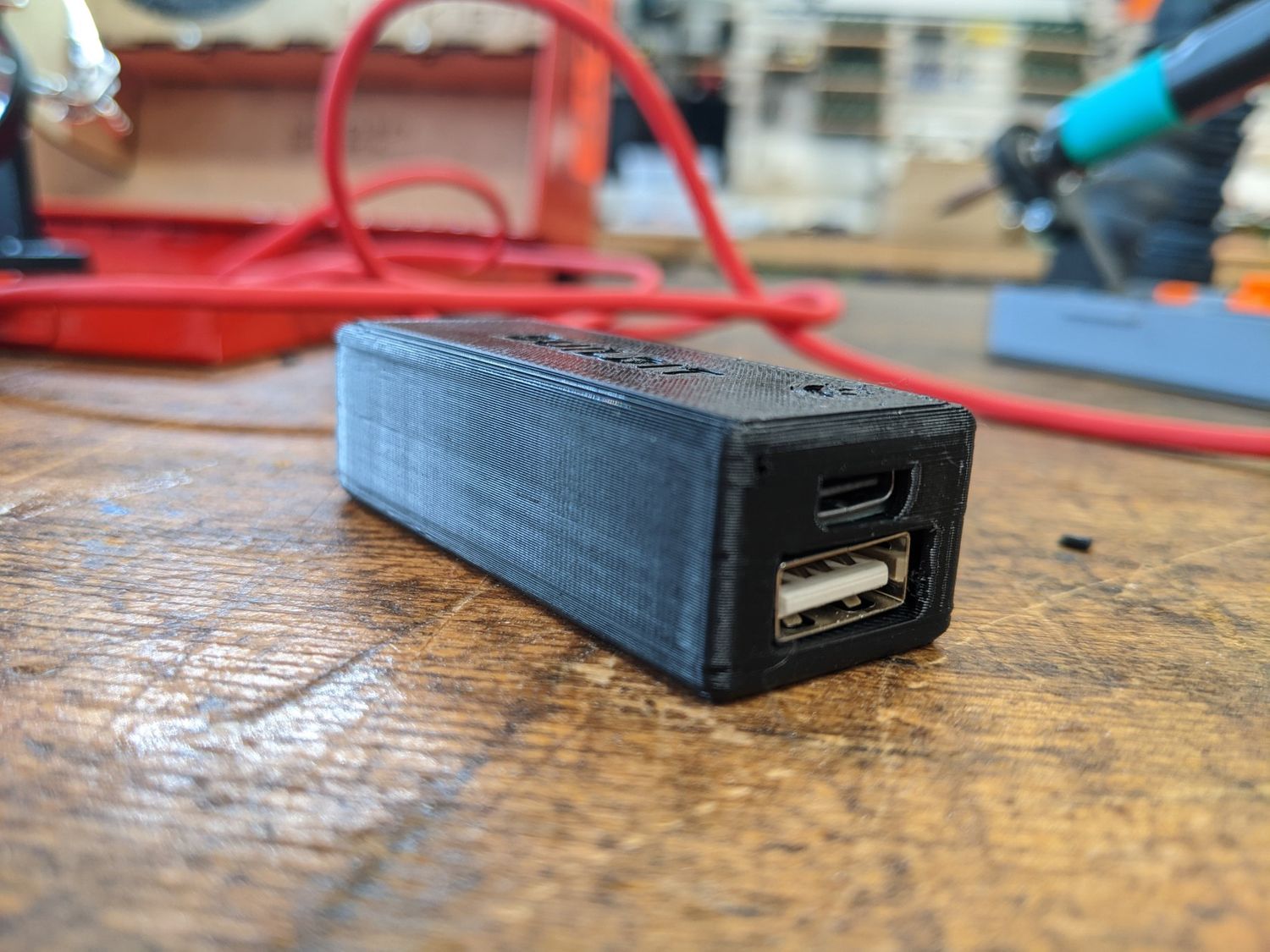

- Fertig gelöteter Akku mit Platine der Abbildung entsprechend in die gedruckte Box legen.
- Mit Deckel verschließen und fertig!
